BYGG WSPR MOTTAGARE

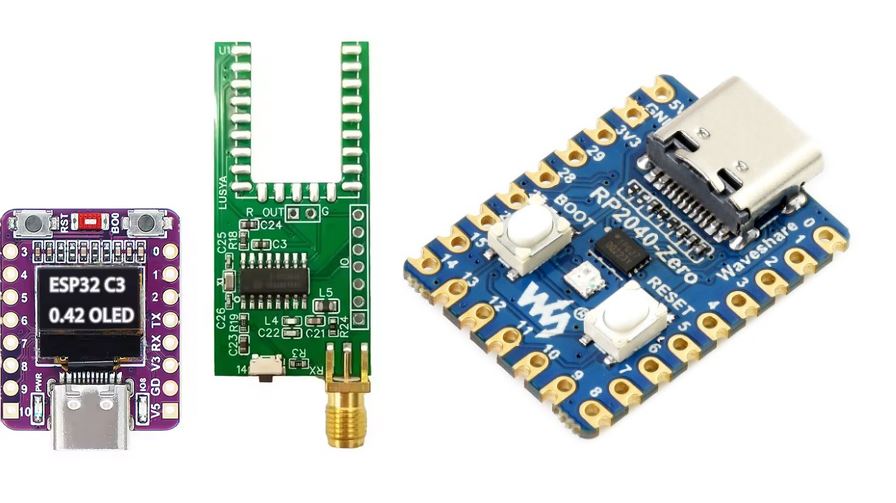

Mottagaren består av kretskortet: AliExpress: All Band Radio Receiver module SI4732 FM AM SSB Arduino Working on GitHub rp2040-zero support usb audio rx android och AliExpress: MK: ESP32-C3 OLED development board with 0.42 inch OLED module ceramic antenna ESP32 supermini development board wifi Bluetooth. Ersättning för RP2040-ZERO.
Kretsschema krets SI4732: https://physics.bu.edu/adlab_and_elab/wp-content/uploads/2020/12/ELab_Project_Proposal.pdf
Läs om SI4732 i manual: SKYWORKS AN332: https://www.skyworksinc.com/-/media/Skyworks/SL/documents/public/application-notes/AN332.pdf
RP2040-ZERO programmeras med Micro-Python (Raspberry PI CPU) medan programvaran på GitHub och Arduino är skriven i C fick det bli en mikrokontroller som kan programmeras i C med hjälp av Androids IDE. Måtten på ESP32-C3 var ungefär de samma som för RP2040-ZEROs. Med hjälp av manualen AN332 var det relativt enkelt att skriva ett program för styrning av kretsen i MicroPyton när jag väl fattade kommunikationen och programspråkets uppbyggnad. Så det blev också en mini FM-mottagare. Med hjälp av knappen på mottagarkortet går det att stega mellan kanalerna på FM-bandet.
Normalt klarar kretsen SI4732 enbart AM på banden för LW, MW, SW och UHF 64 – 108 MHz.
Anpassning till ESP32-C3

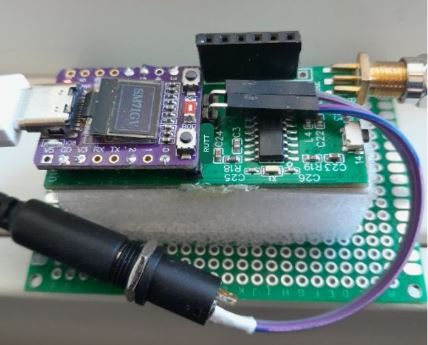

Använd GPI 3 för RESET och GPI 4 och GPI 5 för I2C. Motsvarar på RP2040-ZERO portarna: GPI 8 RESET, GPI 6 och GPI 7 för I2C. Se schema för kretsarna. Eftersom det inte går att löda ESP32 direkt på mottagarkortet använde jag teflonisolerad vir-tråd för kopplingen mellan kortens löd-öron.
GPI0 är ansluten till tryck-stömställaren på kortet om du vill använda den till något. Normalt HÖG.
Har inte rett ut vad som kommer ska ut eller in på GPIO 2 kan vara RDS-signal?
Programvara finns på GitHub: https://github.com/pe0mgb/SI4735-Radio-ESP32-Touchscreen-Arduino och på Arduino hemsida: https://docs.arduino.cc/libraries/pu2clr-si4735/#Releases.
Kontakten är tänkt för anslutning och strömförsörjning av en display. (RST, I2C-buss 3V, GND 5V). Anslutningen t.h. om kontakten är antennen.
73 de SM7IGV
